ETCR2000钳形接地电阻测试仪又名钳形接地电阻仪，英文名为Clamp-on Ground Resistance tester或Ground Resistance tester。广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

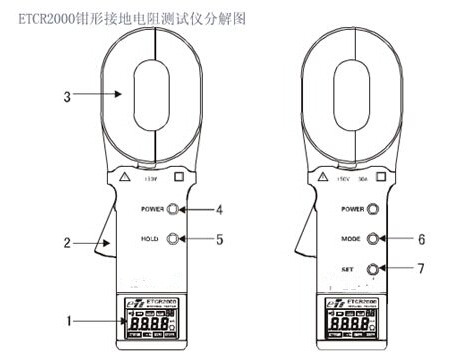

ETCR2000结构图：
测量原理
1、电阻测量原理

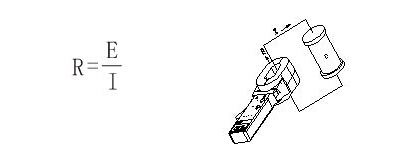

ETCR2000系列钳形接地电阻测试仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R
2.电流测量原理

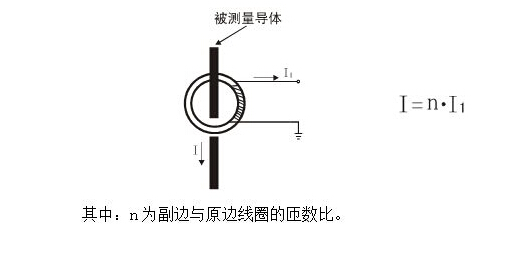

ETCR2000C钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。
以上信息由武汉华能联创电气有限公司提供，并推荐相关产品：数字式接地电阻测试仪、双钳接地电阻测试仪、接地摇表、钳形接地电阻测试仪
