产品介绍

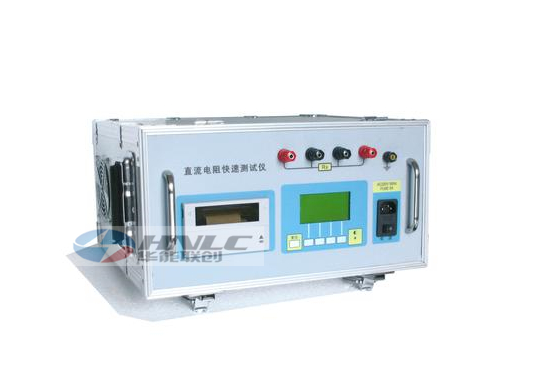

HNLC-10A直流电阻快速测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。用传统的方法(电桥法和压降法)测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：
1.检查绕组内部导线和引线的焊接质量；
2.检查分接开关各个位置接触是否良好；
3.检查绕组或引出线有无折断处；
4.检查层、匝间有无短路的现象。
5.检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；
直流电阻测试仪采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
产品特征
1、采用典型的四线制测量法，双线程自动调零校准
2、大容量CPU可存储255组测量结果
3、自动输出打印测量数据，菜单操作，人机对话，操作读数极其方便。
4、抗感能力稳定，抗干扰能力强，进而保证了测量准确度。
产品别称
直流电阻快速测试仪、变压器直流电阻测试仪、变压器绕组直流电阻测试仪、变压器直阻速测仪、变压器直阻快速测试仪、感性负载直阻仪、感性负载直流电阻快速测试仪、感性负载直流电阻测试仪技术参数
|
项目 |
技术指标及参数 |
备注 |
|
|
测试电流 |
1mA，10mA，1A，5A，10A |
—— |
|
|
测量范围 |
1mA： |
1μΩ～20kΩ |
—— |
|
测量准确度 |
±0.2%(满量程) |
—— |
|
|
显示方式 |
128×64点阵显示 |
电阻显示为4 1/2位 |
|
|
最大分辨率 |
0.1μΩ |
—— |
|
|
电源 |
AC220V±22V，50Hz±2Hz |
保险管5A |
|
|
最大功耗 |
220W |
测试电流为10A时 |
|
|
工作环境 |
环境温度：0℃～40℃；相对湿度：≤80%RH |
—— |
|
