产品中心Products
产品介绍

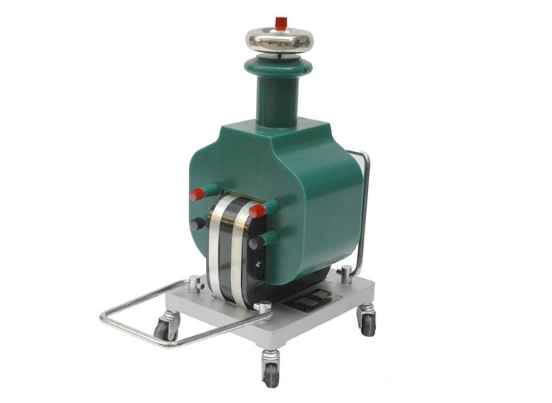

干式试验变压器是检验电气设备性能的重要项目之一。采用线圈环氧真空浇注而成，并有效地削弱了漏磁提高了绝缘强度和抗湿能力。特别适用于电力系统及各电力用户在现场检测各种电器设备的绝缘性能，直流耐压及泄漏电流试验。
它广泛适用于电力系统、农电、铁路、油田、变电站、发水电厂及厂矿企业、大专中院校科研单位高压试验室。
产品特征
1、体积小、重量轻、结构紧实，免维护；
2、接线简单直观，使用方便；
3、绝缘可靠性好，外形美观；
4、有过电压保护功能，安全可靠。
产品别称
高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器技术参数
1、阻抗电压：≤12%
2、输出电压波形：正弦波
3、空载电流：<4%
4、表面温升：<55℃
5、允许连续运行时间：60min
6、主要产品规格
|
规格型号 |
容量(kVA) |
输入电压(V) |
输出电压(kV) |
输出电流(mA) |
外形尺寸(mm) |
重量(kg) |
|
GTB-1.5/50 |
1.5 |
200 |
50 |
30 |
260×240×450 |
12 |
|
GTB-3/50 |
3 |
60 |
330×280×510 |
25 |
||
|
GTB-5/50 |
5 |
100 |
330×280×510 |
37 |
||
|
GTB-10/50 |
10 |
200 |
360×350×850 |
32 |
||
|
GTB-15/50 |
15 |
300 |
360×350×950 |
72 |
||
|
GTB-20/50 |
20 |
400 |
360×350×1000 |
78 |
||
|
GTB-25/50 |
25 |
500 |
430×450×1100 |
82 |
||
|
GTB-30/50 |
30 |
600 |
430×450×1200 |
120 |
||
|
GTB-5/100 |
5 |
200 |
100 |
50 |
360×350×1000 |
72 |
|
GTB-10/100 |
10 |
100 |
360×350×1100 |
75 |
||
|
GTB-15/100 |
15 |
150 |
360×350×1200 |
78 |
||
|
GTB-20/100 |
20 |
200 |
430×450×1200 |
82 |
||
|
GTB-25/100 |
25 |
250 |
430×450×1200 |
110 |
||
|
GTB-30/100 |
30 |
300 |
430×450×1200 |
120 |
||
|
GTB-15/120 |
15 |
120 |
125 |
360×350×1100 |
85 |
|
|
GTB-20/120 |
20 |
160 |
430×450×1200 |
90 |
||
|
GTB-25/120 |
25 |
200 |
430×450×1200 |
115 |
||
|
GTB-30/120 |
30 |
250 |
430×450×1200 |
130 |
说明：非标或不在表中的见标牌参数
相关产品
HLJF-II局部放电测试仪
HNCDJ系列电机高压耐压试验装置
HNLC-JF无局部放电耐压试验成套装置

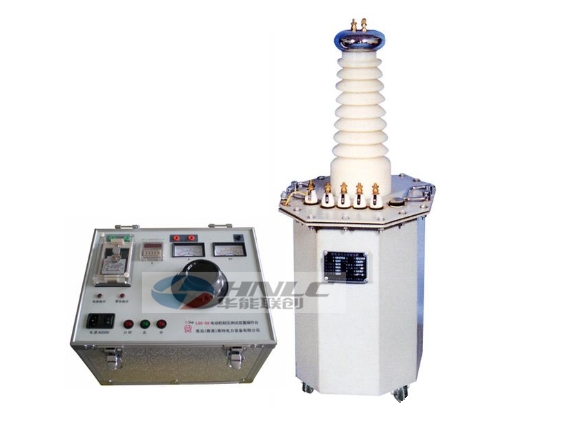

HNYD系列智能工频耐压试验装置

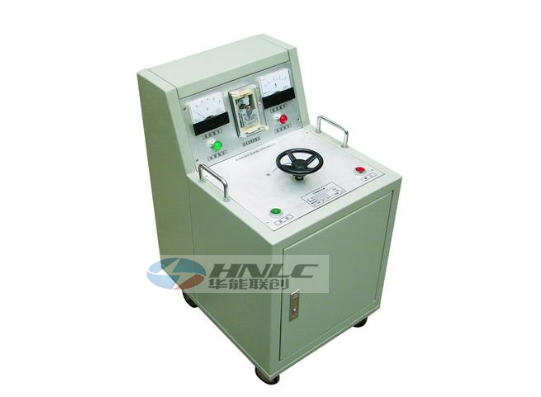

TC（XC）-II系列智能控制台

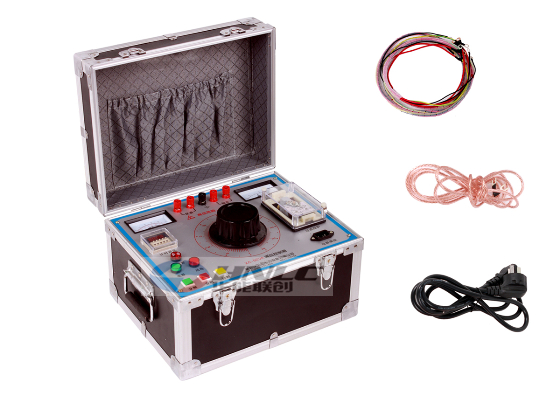

TC(XC)系列全智能控制箱
SFQ-B电子式多倍频发生器（一体机）

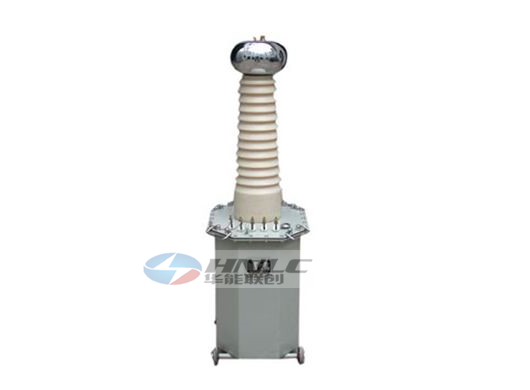

YD油浸式试验变压器
RCB系列电容分压器高压测量装置

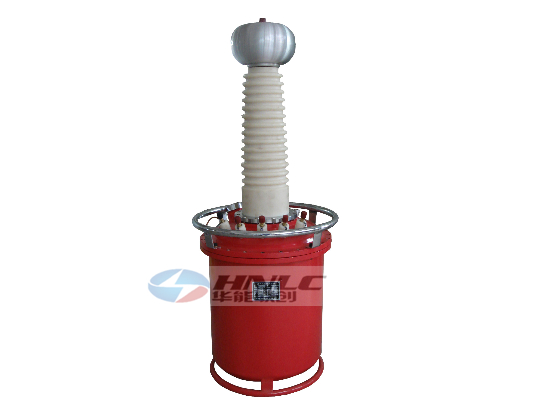

YDQ充气式试验变压器
HNVLF系列程控超低频高压发生器
HNMD-3000 SF6密度继电器校验仪

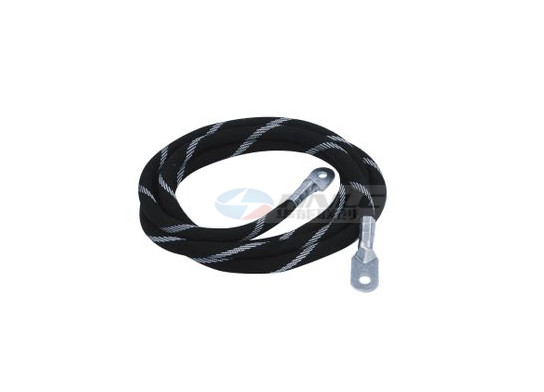

大电流试验导线
SFQ系列三倍频电源发生器
FRC系列交直流（分压器）高压测量装置

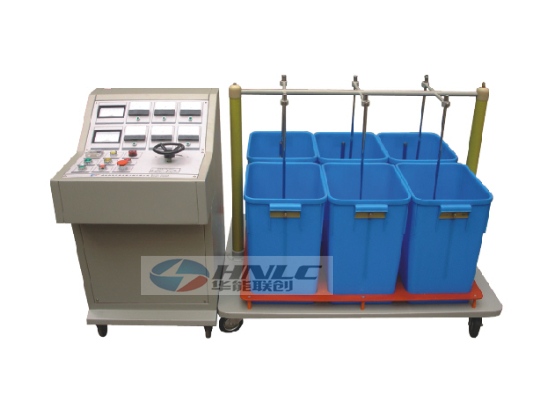

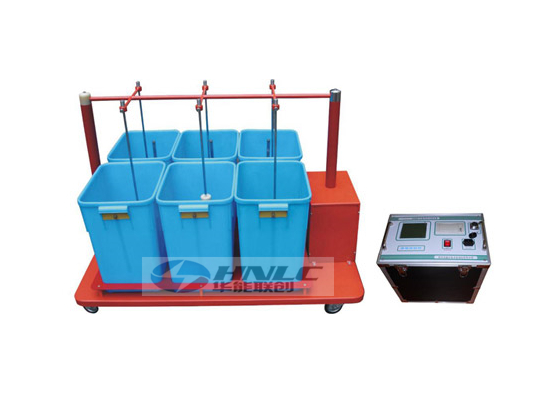

HNLC-HI绝缘靴(手套)耐压试验装置
HNLC-H绝缘靴(手套)耐压试验装置

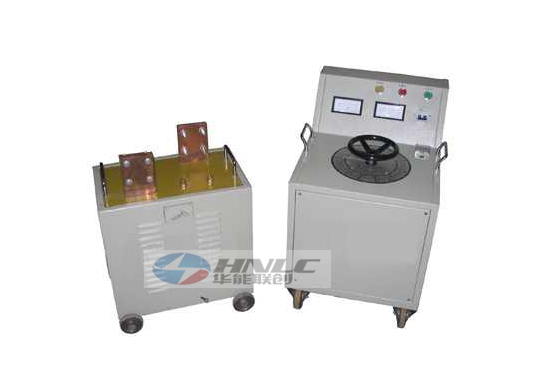

DDG系列大电流发生器
