产品中心Products
产品介绍

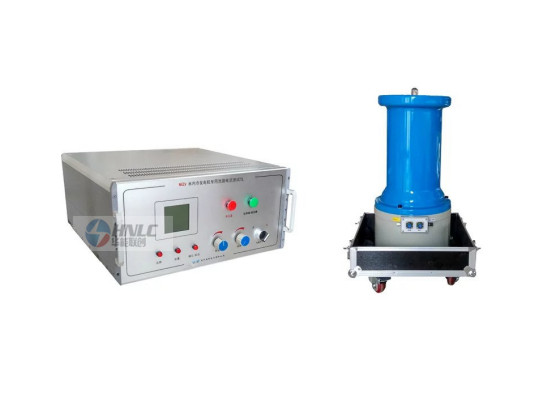

根据“低压屏蔽法”原理研制的“水内冷发电机通水直流耐压试验装置”，实现了在通水情况下对水内冷发电机进行直流耐压和直流泄漏电流的试验。彻底克服了吹水时间长，底部积水难吹干，易引起线圈内拉弧等难题。
整套装置接线简单，极化补偿电压由机箱直接输出。采用电子控制与调谐，操作方便；电压、电流均在面板计上一次读数无需换算。一分钟定时及提示功能，按试验规程要求设定。机内过压过流?；すδ芡晟?，外附氧化锌过压?；ぷ爸酶繁７⒌缁踩蛭抟皇А１阈浇峁?，特别适合现场试验。
产品特征
水内冷发电机直流高压发生器的设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用，设计制造的指导思想是以下几点：
1、由于大型水冷发电机绕组传导电流很大，在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器，无法升压。
2、目前国内的直流高压试验器输出电流一般都在10mA以内，输出电流200mA的高压发生器属于空白。
3、直流试验对一般高压电气设备而言，能发现其绝缘的贯穿性缺陷，而对电机来说，它能独特发现它的局部绝缘缺陷（定子线卷端部绝缘）这是其它试验无法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流， 高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，真正测到试品的电流。
水内冷直流高压发生器采用中频倍压电路。率先应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
产品别称
水内冷直流高压发生器、高压发生器、高压直流发生器、直流高压发生器、直流发生器、便携式直流高压发生器、高频直流高压发生器、交直流高压发生器、发电机专用高压发生器、发电机直流高压发生器、水内冷发电机直流高压发生器、发电机水内冷直流高压发生器厂家技术参数
|
规范 kV/mA 技术参数 |
50/100 |
50/120 |
60/150 |
60/200 |
80/200 |
||
|
输出电压kV |
50 |
50 |
60 |
60 |
80 |
||
|
输出电流mA |
100 |
120 |
150 |
200 |
200 |
||
|
输出功率W |
5000 |
6000 |
9000 |
12000 |
16000 |
||
|
电压测量误差 |
≤1.0% ±1个字 |
||||||
|
电流测量误差 |
≤1.0% ±1个字 |
||||||
|
过压整定误差 |
≤1.0% |
||||||
|
纹波系数 |
≤3.0% |
||||||
|
电压稳定度 |
≤1.0% |
||||||
|
电源电压 |
AC220V |
AC380V（三相四线,120-200） |
|||||
|
机箱重量 |
25.0kg |
25.0 kg |
25.0kg |
||||
|
倍压重量 |
45.0kg |
65.0kg |
70.0kg |
||||
