产品介绍

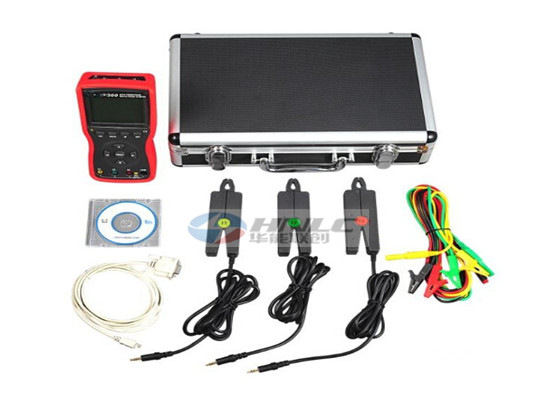

HNLC高低压CT变比测试仪（以下简称测试仪）是本公司凭借生产智能化仪表的多年经验积累，适应用户现场需求而推出的。可在现场不拆线、不断电的情况下测量35KV及以下系统高压计量装置的高压一次电流、低压二次电流，并可计算出变比值、变比误差。
安装在高压绝缘杆末端部的高压钳形表（以下简称钳表）所采集的电流信号，将采用无线传输方式发送到手持式终端，终端则直接采集低压电流互感器二次电流。手持式终端将根据钳表两侧信号，实时计算电流互感器一次，二次变比、变比误差和角差，以保证操作过程的安全性与可靠性。抽拉式高压绝缘操作杆伸长可达5米，确保操作过程的人身安全。
本测试仪具有新型实用、外形美观、携带方便、抗干扰能力强、运行稳定可靠等突出特点；现场测试计量装置和仪器免拆线设计。
产品特征
1 可测量高低压互感器一次电流，低压二次电流
2 可自动计算出高低压互感器变比值、变比误差；
3 采用ARM内核，处理速度快，软件功能丰富大大提高测试效率；
4 采用TFT真彩液晶显示器，显示清晰美观；
5 手持式终端与钳表均采用高性能锂电池供电，一次充电可持续工作8小时；
6 高压钳表的电流信号采用无线传输，绝对确保操作的安全性；
7 可以测量高低压母线三相电流不平衡度；
8 分析测量二次电流20次以内的谐波；
9 可以存储100组测量数据，并能在仪器上查看，关机数据不丢失；
产品别称
CT变比极性在线检测仪，高压互感器变比测试仪、高低压CT变比测试仪、高低压互感器变比测试仪、带电测量高压CT变比测试仪，高压CT变比测试仪、无线高压变比测试仪技术参数
1 钳表信息无障碍传输距离：500米；
2 一次电流：高压钳表输入0～500A；
低压钳表输入50A、100A、500A、1000A、
1500 A、2000 A（可根据用户要求选配）
3 二次电流：钳型互感器输入0～5A ；
4 测量精度
4. 高压电流：
0.2A～300A ±（0.5%×读数＋1字）；
300A～500A ±（5.0%×读数＋1字）；
低压电流: 0.05A～5A ±（0.5%×读数＋1字）；
变比及误差： 1.0%；
5 变比测量范围： 1～500；
6 工作温度： -10℃～+50℃；
7 功耗：高压钳表约0.5w，手持式终端约2w；
8 外形尺寸（mm）：420*320*105（包装一体）；
9 预热时间：15分钟。
